螺旋秤的电气控制系统

时间:2022-10-14 阅读:56

螺旋秤的电气控制系统

1、控制系统组成

电子控制系统主要由全智能积算器、控制器、变频控制器及其它电气元件构成,其中积算器是该机电子控制系统的关键,其基本功能有:

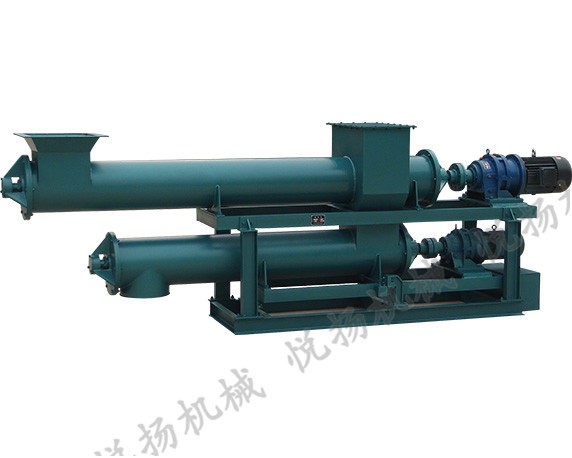

螺旋秤的电气控制系统

(1)计算并表明交付的瞬时流量和累计值;

(2)以实现输送量的设定;

(3)以依据预设值对输送量开展持续PID调节控制;

(4)有自动零点校准和自动量程校准的功能;

(5)有异常现象的警报维护作用;

(6)有停电时保持数据的功能;

螺旋称重给料机的控制系统主要由测量调节系统、报警设备、现场操作系统及其电气控制柜系统组成。

2、计量调节系统

2.1计量调整部分由型称重控制器及配件等构成。

2.2称重控制器:

称重控制器是控制系统的关键器件,由MCS51系列计算机组成,具备两大基本功能:秤重、积算、表明、导出给料机的瞬间给料量和积累给料量信号(计量作用),并依据自动或手动信号自动调节给料机的给料量(调节功能),在校准和校正给料机时,它还可以用来自动校准给料机的精度。

2.3信号隔离器:

它是一个安全的隔离装置,也是一个信号转换装置,其原理是通过模拟电压信号通过A/D模拟信号通过光电耦合器以光信号的形式信号,使电气隔离,然后通过光电耦合器进行传输D/A将模拟信号转换为4-20mA电流信号。

3.警报保护系统

3.1故障报警:

3.1.1主电机故障:当电机发生过流,断相及变频调整器电源发生过压、欠压、断相时,将传出异常警报,报警后关机;独特必须时关出口闸门。

4.现场操作系统

操作控制部分主要由现场操作箱,或现场控制箱构成。
